Manual de uso AY008 AK

Características

·Modulo Akeyboard

·Entrada A34 RJ11

·Carcasa PETG

---

Componentes

1.- A34: Entrada analógica 3.3V conectada al GPIO 34 del ESP32 a través de un conector hembra RJ11, cable Amarillo entrada análoga, rojo 3.3v y negro GND.

2.-Botones. –  Cada botón al ser presionado da un valor diferente de voltaje a la salida.

---

Conexión al AY001 RL

Conectamos la salida A34 del AY001 a la A34 del AY008 AK si se necesita un cable mas largo que el incluido asegurar que los cables en sus colores terminan en la misma posición para ambos lados.

---

Programa de prueba

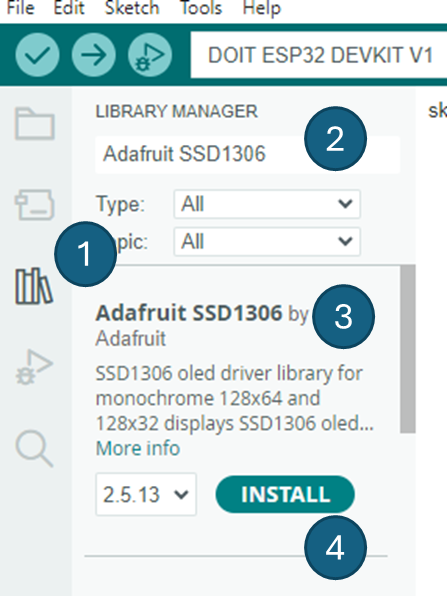

1.- Abrimos el library manager

2.-Colocamos Adafruit SSD1306

3.-Buscamos la librería Adafruit SSD1306 by Adafruit

4.-Damos click en install

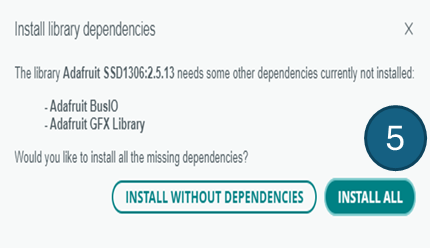

5.-Nos pedirá que instalemos algunas dependencias le damos INSTALL ALL

---

Explicación del programa

1.-Llamamos las librerías necesarias

2.-Definimos los parámetros de la pantalla del AY001

3.-Declaramos la entrada 34, con el nombre potPin

4.- Generamos una variable donde guardaremos los valores de entrada del teclado llamada potValue

1.-Iniciamos el puerto serie a 115200Baud

2.- En caso de no haber comunicación con la pantalla Oled manda un mensaje de error al puerto serie allocation failed

3.- Manda el mensaje Ayoti a la pantalla

1.-Con la función analogRead() leemos los valores de entrada en el pin 34 (potPin), luego lo imprimimos en el monitor serie

2.-En la pantalla vamos a ver como cambian los valores dependiendo del botón que presionemos

---

Código prueba AY008 AK

Código prueba AY008 AK.txt

Descargar TXT • 2KB

---

Video de prueba
